La captazione artificiosa delle acqua del lago avviene mediante:
-

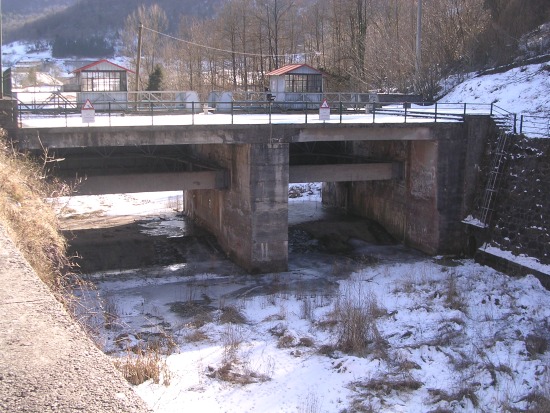

Paratie (per il mantenimento del livello a 370,00 m.s.m.), posta 500 m a valle del ponte d'Idro, costituita da un sistema di paratoie mobili
Caratteristiche:
- quota soglia 367,00 m.s.m.
- altezza paratoie 3 m
- soglia di sfioro 370 m.s.m.
- luce netta complessiva m 20
- portata massima defluente con il lago a quota in 370 circa 170÷180 mc/sec.
|
![La galleria degli agricoltori](../IMMAGINI/paratie1_p.jpg) |

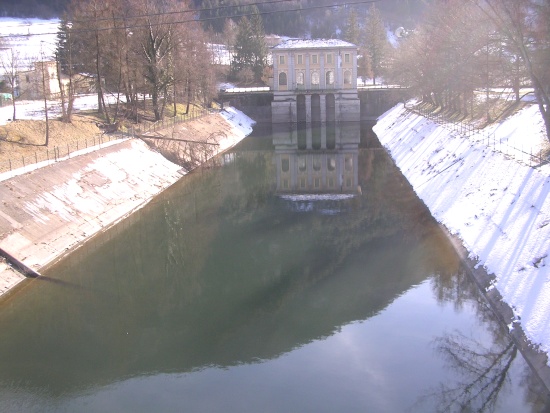

- Galleria Enel, ubicata alla sinistra idraulica e diretta alla centrale idroelettrica di Vobarno:
Caratteristiche:
- quota soglia opera di presa 360,50 m.s.m..
- restituzione in Chiese a quota 250,20 m
- sez. libera 14 mq
- pendenza 0,8%
- massima portata a pelo libero circa 31,5 mc/sec
|
![La galleria dell'Enel](../IMMAGINI/galleriaenel2_p.jpg) |

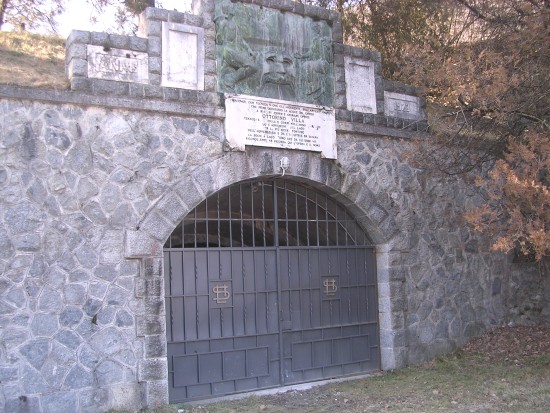

- Galleria di svaso, detta "degli agricoltori", in destra idraulica, che trattiene le acque del Chiese fino circa 600 m a valle della diga di sbarramento e consente il prelievo di continue quantità di acqua anche quando il livello del lago è basso.
Caratteristiche:
- quota soglia opera di presa 360,00 m.s.m. (10 m sotto il livello massimo del lago)
- sezione circolare diametro 5,6 m
- sezione circolare diametro 5,6 m
- pendenza 0,1%
- massima portata a pelo libero circa 75 mc/sec. (in pressione 80 mc/sec)
Curiosità sulla dicitura
|
![La galleria degli agricoltori](../IMMAGINI/galleriaagricoltori3_p.jpg) |

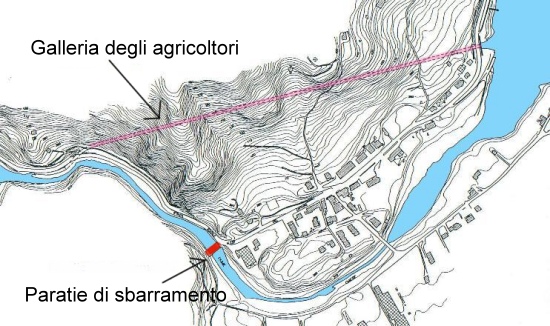

![Posizione della galleria degli agricoltori](../IMMAGINI/mappaagricoltori1_p.jpg) |

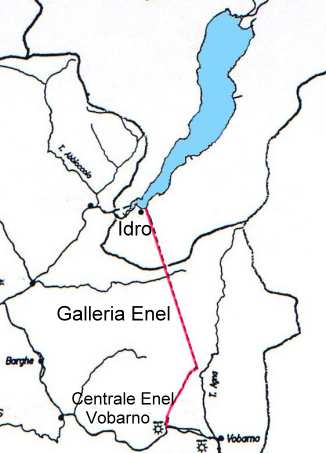

![Posizione della galleria dell'Enel](../IMMAGINI/mappaenel1_p.jpg) |
|
|
